Schodnice P

VÝROBNÝ PROGRAM

Výroba podľa normy DIN 24531.

VYHOTOVENIE

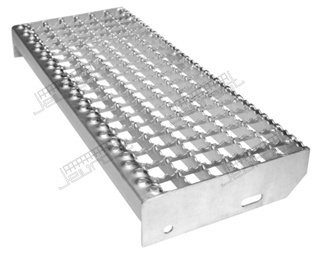

schodiskové stupne z lisovaných P roštov

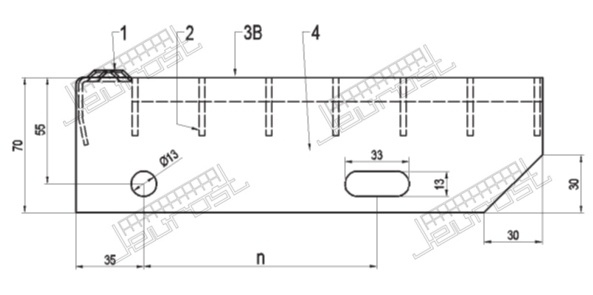

Konštrukcia schodiskového stupňa P

n – rozstup kotviacich otvorov
h – výška nosnej pásky
B – šírka schodnice
L – dĺžka schodnice
1) nášľapná hrana
2) nosná páska
3B) nenosný drôt,
4) bočnica

Tabuľka typizovaných rozmerov schodiskových stupňov P

ATYPICKÉ ROZMERY

Schodiskové stupne s rôznou dĺžkou a šírkou prispôsobené požiadavkám zákazníka. V prípade odlišnej šírky B ako je uvedené v tabuľke je potrebné uviesť rozstup vŕtania otvorov n.

MONTÁŽ

Schodnice sa montujú ku oceľovej konštrukcií pomocou spojovacieho materiálu, ktorý nie je súčasťou dodávky schodníc. Spojovací materiál ku sa dodáva žiarovo pozinkovaný a pozostáva z nasledujúcich časti:

• skrutka M12x35
• matica M12
• podložka

Schodiská s viac ako štyrmi schodnicami je potrebné zabezpečiť zábradlím a po osemnástich schodiskových stupňoch sa požaduje vybaviť schodisko odpočívadlom.

PROTIŠMYKOVÉ PREVEDENIE (SERRATED)

Schodnica SP – protišmyk iba na nosnej páske

POVRCHOVÁ ÚPRAVA

• surové (tkz. čierne)
• žiarovo pozinkované (podľa ISO EN 1461)
• farbené
