Odporovo zvárané rošty

Typ SP je v súčasnosti najpoužívanejším typom roštov. Vyrába sa ako polotovar, odborne nazývaný mata o rozmere 6100×1000 mm. Do nosných pások sú podtlakom 1000kN a odporom 2500kVA vtavené nenosné prúty z točeného drôtu. Každý bod vzájomného styku nosnej pásky a nenosného točeného drôtu je odporovo zváraný, čo zabezpečuje vysokú konštrukčnú stabilitu roštu.

Princíp výroby

Technická špecifikácia

Výroba prebieha podľa normy DIN 24537.

Materiál: oceľ S35jr

Vyhotovenie:

SP rošt hladký
XSP rošt protišmykový (serrated)

Povrchová úprava:
• surové (tzv. čierne)
• žiarovo pozinkované (podľa ISO EN 1461)
• farbené

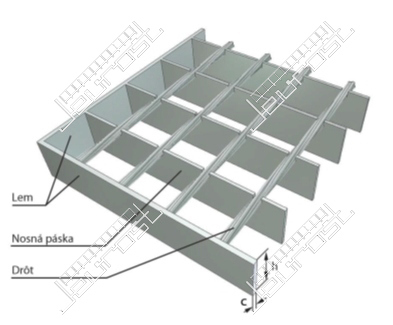

h = 20, 25, 30, 40, 50, 60, 70mm
c = 2, 3, 4, 5 mm

ŠTANDARDNÉ VÝROBNÉ ROZMERY OKA (OSOVÉ ROZTEČE)

Rozmery nosných pások

NOSNÁ DĹŽKA (dĺžka nosnej pásky) – maximálna vyrábaná dĺžka SP roštu je 6100mm.
NENOSNÁ DĹŽKA (dĺžka nenosného točeného drôtu) – maximálna vyrábaná šírka SP roštov je 1000mm.
OPTIMÁLNA ŠÍRKA = Rozmer roštu je najefektívnejšie zvoliť tak, aby bola ukončená pôvodnou nosnou páskou. Dodatočné lemovanie nie je potrebné.

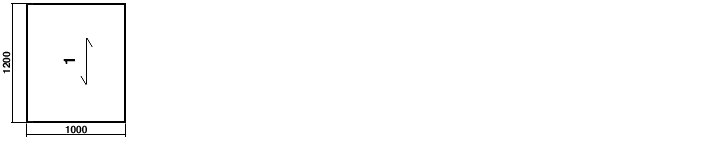

Príklad pokladania SP roštov na konštrukciu o zmee lávky 7130x1200mm

Protišmykové prevedenie XSP (Serrated)

Pri tomto type roštov sú nosné pásky zdrsnené razením. Vhodné najmä tam, kde je zvýšené nebezpečenstvo pokĺznutia sa, pre priestory s výskytom mastných kvapalín, prípadne snehu a ľadu.

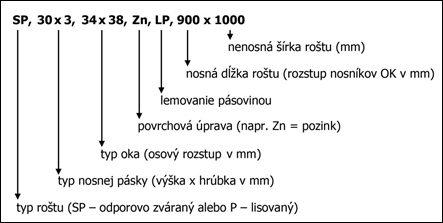

Označovanie SP roštov pri objednávaní

Výhody SP roštov

• uchovávajú si svoju pevnosť a kvalitu aj v najtvrdších podmienkach
• protišmykový efekt vytvorený vďaka točenému štvorhranu
• stabilná konštrukcia už aj v nepozinkovanom stave
• možnosť veľmi dlhej nosnej pásky, maximálne do 6100mm
• vhodný aj na použitie v miestach s prejazdom vozidiel s veľkým kolesovým tlakom ako sú kamióny a vysokozdvižné vozíky
